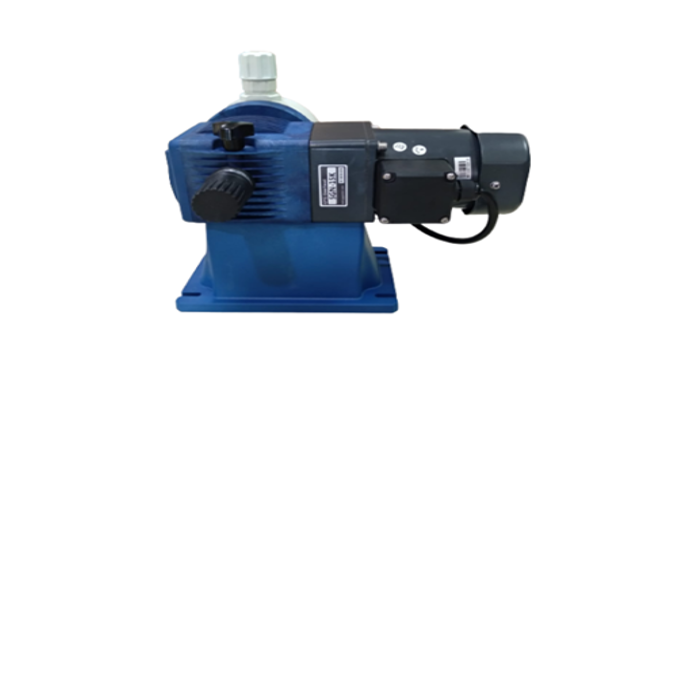

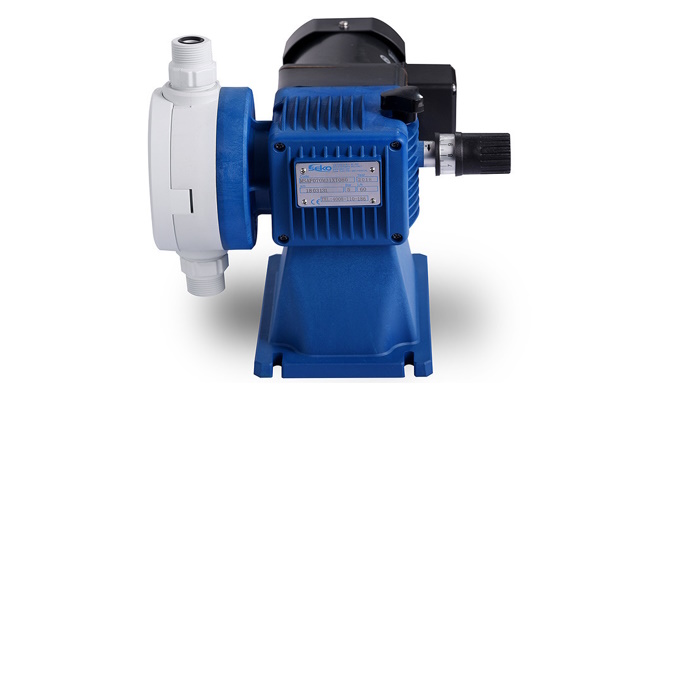

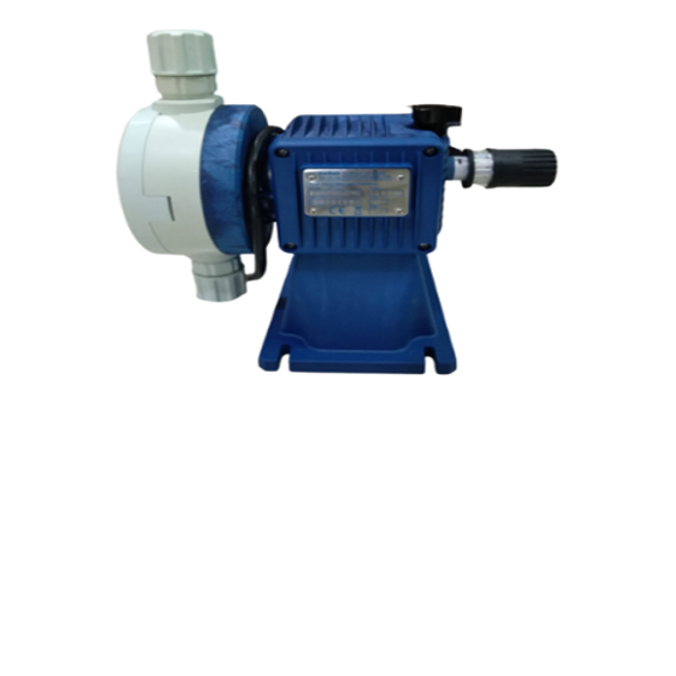

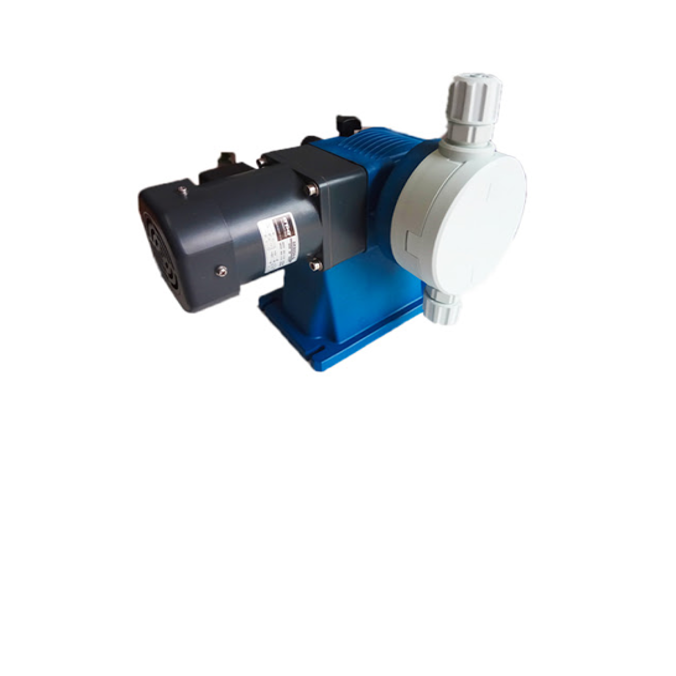

產品說明
MSA系列可適用于各種化學計量場合，在反滲透、冷卻水和飲用水處理等應用中保持精確可靠的性能。 MSA系列還具有彈簧復位機械裝置和PPS外殼。內置雙凸輪結構， 運行穩定無噪音， 流量精準; 馬達絕緣等級F; 外殼材料耐酸堿腐蝕， 具有優良的高溫抗蠕變性能; 整泵的防護等級達到IP55。
優勢特點
它采用了彈簧復位機械裝置和PPS外殼，結構緊湊、穩定、耐用。
它使用了PTFE材質的隔膜，具有良好的耐腐蝕性和密封性，可以適應各種觸液介質。
它可以配備不同材質的泵頭，如PVC、SS316或PVDF，以滿足不同的應用需求。
它的流量范圍在10-120升/小時之間，壓力可達5bar。
它可以選擇不同的表面處理方式，如噴漆、熱鍍鋅或熱鍍鋅+噴塑，以提高防銹性和美觀性。
它可以選擇不同的電機類型，如標準電機、防爆電機或變頻電機，以適應不同的工作環境和節能要求。
產品特點
流 量 10-120升/小時
最大壓力 5 bar
沖程頻率 30-50-100-150-166次/分鐘
隔膜直徑 70 毫米
沖程長度 4-5-7 毫米
介質最高溫度 40℃
供電電源： 380V-50HZ-三相220V-50HZ-單相
防護等級： IP55; 絕緣等級： F

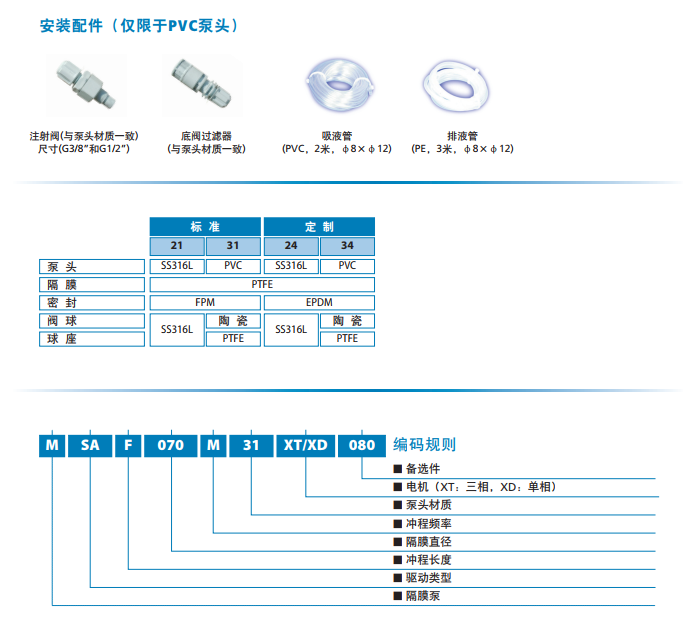

產品配件
注射閥(與泵頭材質一致)
底閥過濾器
吸液管
排液管
安裝步驟
選擇合適的安裝位置，確保地面平穩、通風良好、方便維修，并遠離化學品或其他危險物質。
使用螺栓或其他固定裝置將計量泵固定在地面或墻面上的支架上，確保支架具有足夠的強度和穩定性。
選擇合適的管道尺寸和材質，根據計量泵的流量要求和管道布局，連接計量泵的進出口管道，并使用耐腐蝕、耐高溫的密封材料確保連接處的密封性能。
在進口管道上安裝底閥過濾器，并將其放置在距離液面底部5-10厘米的位置，以免被沉淀物堵塞而損壞計量泵的液壓部位。
根據計量泵的電氣規格和要求，正確接線并連接電源，并確保電氣連接的絕緣保護和接地保護措施得當。
按照設備說明書提供的調試步驟，逐步進行調試和設置參數，并使用合適的儀表對計量泵的流量進行測試，確保其與設定值相符合。
如果在測試過程中發現異常情況，及時排查并采取相應措施進行故障排除。

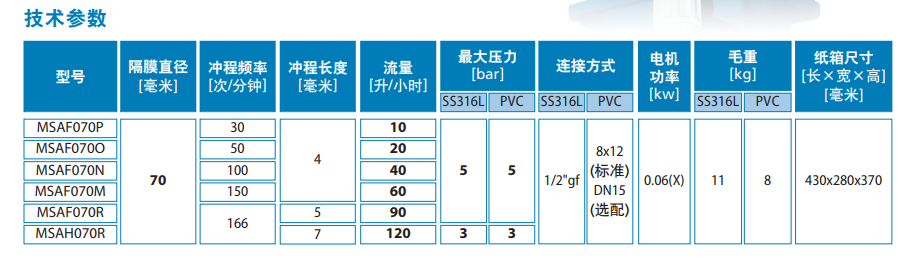

產品型號
| 型號 | 隔膜直徑[毫米] | 沖程頻率 | 流量 (L/H) | 最大壓力 | 連接方式 | 功率 | 重量 | 包裝大小[長*寬*高 (mm)] | |||
| [次/分鐘] | SS316L | PVC | SS316L | PVC | SS316L | PVC | |||||
| MSAF070P | 70 | 30 | 10 | 5 | 5 | 1/2"gf | 8*12(標準) | 0.06 | 11 | 8 | 430x280x370 |
| MSAF070O | 50 | 20 | |||||||||
| MSAF070N | 100 | 40 | |||||||||
| MSAF070M | 150 | 60 | |||||||||
| MSAF070R | 166 | 90 | |||||||||
| MSAH070R | 120 | 3 | 3 | ||||||||
